Чертеж и присоединительные размеры насосного агрегата ПНШ

Рисунок 1 - внешний вид и чертеж на насос и насосный агрегат ПНШ.
Рисунок 2 - внешний вид и чертеж на шестеренные насосы (электроагрегаты), оснащенные вентилятором охлаждения.
Рисунок 3 - габаритные размеры насосов.
Таблица №1 - присоединительные размеры агрегатов.

Привод агрегатов ПНШ - асинхронный электродвигатель.

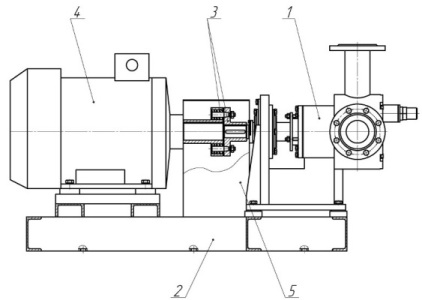

Рис.1. Агрегат ПНШ - общий вид

1. Насос 2. Рама 3. Муфта 4. Асинхронный двигатель 5. Кожух защитный

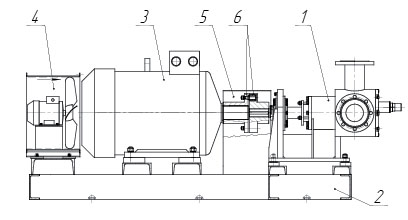

Рис.2. Агрегат с вентилятором охлаждения

1. Насос 2. Рама 3. Электродвигатель 4. Вентилятор 5. Защитный кожух 6. Муфта

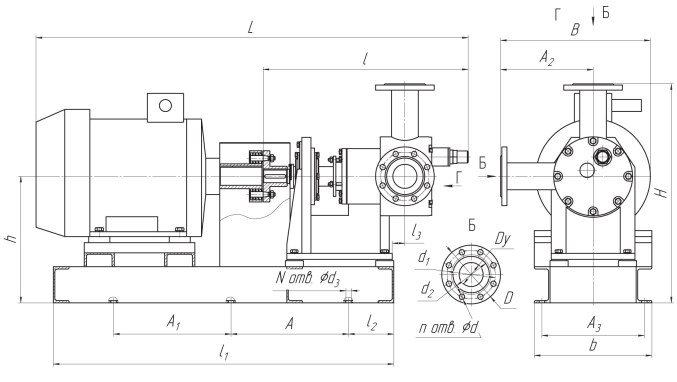

Рис.3. Габаритные размеры насосного агрегата

Таблица №1. Присоединительные размеры насосных агрегатов

Насосный агрегат	A	A₁	A₂	A₃	В	b	H	h	D	Dy	d	d₁	d₂	d₃	N	n	L	I	I₁	I₂	I₃
ПНШ6/3	460	-	290	200	418	250	665	375	140	50	14	110	84	18	4	4	1150	710	910	250	65
ПНШ6/6	460	-	290	220	434	270	665	375	140	50	14	110	84	18	4	4	1175	710	925	250	65
ПНШ6/12	510	-	307	260	485	310	730	420	160	50	18	125	88	18	4	4	1355	685	900	150	37
ПНШ12/3	460	-	307	240	448	290	727	420	180	65	18	145	110	18	4	4	1200	690	800	150	37
ПНШ12/6	600	-	307	260	475	310	727	420	180	65	18	145	110	18	4	4	1300	690	900	150	37
ПНШ12/12	700	-	307	340	497	390	727	420	180	65	18	145	110	18	4	4	1465	690	1130	150	37
ПНШ24/3	500	-	307	250	455	300	727	420	195	80	18	160	121	18	4	8	1220	690	820	150	42
ПНШ24/6	650	-	307	290	497	340	727	420	195	80	18	160	121	18	4	8	1420	690	990	150	42
ПНШ24/12	800	-	290	365	495	410	715	415	180	65	18	145	110	18	4	4	1635	790	1200	150	25
ПНШ30/6	650	-	307	290	497	340	727	420	195	80	18	160	121	18	4	8	1420	690	990	150	42
ПНШ48/3	750	-	290	305	465	350	710	415	195	80	18	160	121	18	4	8	1535	820	1085	150	10
ПНШ48/6	850	-	290	415	520	460	710	415	195	80	18	160	121	18	4	8	1700	820	1225	150	10
ПНШ48/12	800	-	290	440	540	500	830	485	195	80	18	160	121	24	4	8	1770	830	1285	250	15
ПНШ80/3	750	-	290	330	495	390	727	437	215	100	18	180	150	24	4	8	1695	850	1195	250	30
ПНШ80/6	800	-	290	440	540	500	830	485	215	100	18	180	150	24	4	8	1790	850	1285	250	30
ПНШ80/12	550	550	400	475	650	535	990	590	215	100	18	180	150	24	6	8	2370	1225	1650	350	30
ПНШ125/3	500	500	400	410	648	495	1000	600	245	125	18	210	176	24	6	8	2192	1257	1490	350	48
ПНШ125/6	500	500	400	475	670	535	990	590	245	125	18	210	176	24	6	8	2400	1257	1650	350	48
ПНШ125/12	500	500	400	565	715	625	1055	600	245	125	18	210	176	32	6	8	2525	1257	1720	350	48
ПНШ150/3	500	500	450	430	705	505	1025	575	280	150	22	240	204	26	6	8	2160	1220	1425	250	90
ПНШ150/6	540	540	450	570	825	645	1060	605	280	150	22	240	204	32	6	8	2490	1220	1580	250	90
ПНШ150/12	600	600	450	660	825	735	1175	605	280	150	22	240	204	32	6	8	2750	1220	1800	300	90
ПНШ200/3	500	500	450	480	730	555	1035	585	280	150	22	240	204	26	6	8	2275	1245	1500	250	105
ПНШ200/6	530	530	450	570	775	645	1060	605	280	150	22	240	204	32	6	8	2515	1245	1660	300	105
ПНШ200/12	600	600	450	660	825	735	1175	605	280	150	22	240	204	32	6	8	2915	1245	1870	300	105
ПНШ250/3	525	525	450	480	730	555	1055	605	310	175	22	270	234	32	6	8	2420	1270	1550	250	115
ПНШ250/6	600	600	450	660	820	735	1175	605	310	175	22	270	234	32	6	8	2795	1270	1800	300	115
ПНШ250/12	600	600	450	660	825	735	1175	605	310	175	22	270	234	32	6	8	2915	1270	1870	300	115
